ラックアンドピニオンは、日常生活で見逃されがちな重要なメカニズムです。あなたは自動車や機械の操作性を向上させるために、この技術がどのように利用されているか考えたことがありますか？このシステムは、効率的な運転や精密な制御を実現するために欠かせない存在です。
ラックアンドピニオンの基本概念
ラックアンドピニオンは、機械的な動作を実現するための重要なメカニズムです。この技術は、特に自動車や製造業で広く利用されています。
定義と特徴
ラックアンドピニオンは、直線運動を回転運動に変換する装置です。ラックは歯付きのバーであり、ピニオンはそのバーに噛み合う円形の歯車です。この組み合わせによって、効率的な力の伝達が可能になります。特に、自動車のステアリングシステムでよく見られる構造です。
利用される場面
この技術はさまざまな場面で利用されています。例えば：
- 自動車：運転方向を制御するため。
- ロボット工学：精密な位置決めが必要な場合。
- 家庭用電化製品：スライド式ドアや引き出しロックなど。
ラックアンドピニオンの構造
ラックアンドピニオンは、効率的な力の伝達を実現するために特定の部品で構成されています。これらの部品が協力し合い、直線運動と回転運動を変換します。
主な部品
- ラック: 歯付きバーで、直線的な移動を提供します。この部分は通常、長い金属製であり、その歯がピニオンと噛み合うことで動作します。
- ピニオン: 円形の歯車で、ラックに接触して回転します。小さなサイズにも関わらず、大きな力を生み出す役割があります。
- シャフト: ピニオンと連結されており、その回転を他の機械部品に伝えます。このシャフトによって駆動力が増強されます。
ラックアンドピニオンの利点
ラックアンドピニオンは、さまざまな分野で多くの利点を提供します。このメカニズムによって、操作性や効率が大幅に向上します。
精度の向上
ラックアンドピニオンは、非常に高い精度を実現できます。例えば、自動車のステアリングシステムでは、運転者の入力を正確に反映し、直進や旋回時の安定性を保ちます。また、ロボット工学でも、このメカニズムが使用されており、高精度な動作が求められる場面で役立ちます。これにより、生産ラインでのミスを減少させることが可能です。
ラックアンドピニオンの応用例
ラックアンドピニオンは、多くの産業で重要な役割を果たしています。具体的な応用例を以下に示します。
自動車産業

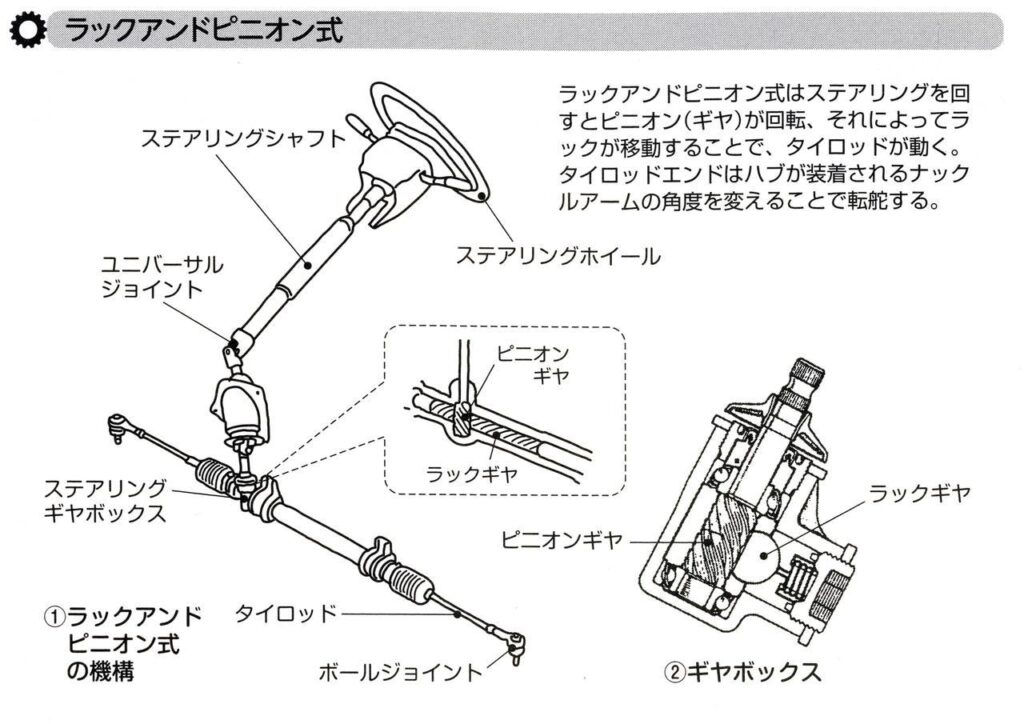

自動車産業では、ラックアンドピニオンがステアリングシステムに広く使われています。このシステムでは、運転者のハンドル操作が直接タイヤの向きを変えるため、高い精度と反応性を提供します。特に以下の点が挙げられます。
- 直進安定性: ステアリング操作に対する正確なレスポンス。
- 旋回性能: 低速から高速までスムーズな方向転換。
- 耐久性: 高負荷条件でも長期間使用可能。
これによって、安全かつ快適なドライブ体験が実現されます。
航空宇宙産業
航空宇宙産業でもラックアンドピニオンは重要です。特に、飛行機や宇宙船の制御システムで利用されています。この技術には次のような利点があります。
- 高精度: 飛行経路や高度を正確に制御。
- 軽量化: 軽量部品を使用し、全体重量を抑えられる。
- 信頼性: 過酷な環境下でも高い性能を維持。
ラックアンドピニオンの課題
ラックアンドピニオンは、多くの利点を持つ一方で、いくつかの課題も存在します。特に、メンテナンスやコストに関する問題が顕著です。
メンテナンスと耐久性
ラックアンドピニオンシステムは定期的なメンテナンスが必要です。具体的には、以下の点が重要になります。
- 摩耗: 歯車とラック間の摩擦によって部品が摩耗しやすくなる。
- 潤滑: 適切な潤滑を行わないと、動作不良や故障につながる。
- 調整: 定期的な調整が欠かせず、不具合を早期に発見できることが求められる。
これらの要素が耐久性にも影響し、高頻度で使用される環境では特に注意が必要です。
コストの問題
コスト面でも課題があります。具体例としては、
- 初期投資: 高精度な機器の場合、導入時に高い費用が発生する。
- 維持費用: 定期的なメンテナンスや部品交換には追加コストがかかる。
- 技術者雇用: 専門知識を持った技術者を雇う必要もあり、人件費も考慮しなくてはいけません。
