クラス図は、オブジェクト指向プログラミングの核心を成す重要なツールです。あなたがソフトウェア開発に携わるなら、クラス図を理解することは避けて通れません。この図を使うことで、システム内のクラスやその関係性を視覚的に把握できるため、設計段階でのコミュニケーションが格段に向上します。
クラス図とは
クラス図は、オブジェクト指向プログラミングにおける重要な視覚的表現です。システム内のクラスやその関係性を明確に示すことで、設計プロセスをサポートします。これによって、開発チームが共通の理解を持つことが可能になります。
具体的には、以下の要素が含まれます：
- クラス: オブジェクトの設計図として機能する。
- 属性: クラスが持つデータや状態を示す。
- メソッド: クラスで実行される操作や機能を定義する。
- 関係性: クラス間の関連（継承、依存など）を示す。
また、クラス図はUML（統一モデリング言語）の一部として広く使用されています。UMLに基づくため、多様なシステムで利用可能です。これにより、新しいメンバーも迅速にプロジェクトに参加できる利点があります。
クラス図の基礎
クラス図は、オブジェクト指向プログラミングを理解するために不可欠な要素です。このセクションでは、クラスとオブジェクトの定義や属性とメソッドの役割について詳しく説明します。
クラスとオブジェクトの定義
クラスは、オブジェクトを生成するための設計図です。具体的には、同じ特性や動作を持つオブジェクト群を表現します。例えば、自動車というクラスがあれば、その属性には色、モデル、年式などがあります。一方で、オブジェクトはそのクラスから生成される実体であり、それぞれ固有の状態を持ちます。 自動車というクラスから「青いトヨタ」「赤いホンダ」といった具体的な自動車が作られるイメージです。
属性とメソッドの役割
属性は、クラス内で管理されるデータ要素です。たとえば、自動車クラスの場合、「速度」や「燃料レベル」が属性になります。これらは各自動車ごとに異なる値を持ちます。一方で、メソッドはそのクラス内で実行できる操作や機能です。例えば、「加速する」「停止する」といったアクションが挙げられます。つまり、属性がデータを提供し、メソッドがそれに対して処理を行うことで、一貫した機能性を確保できます。
クラス図の構成要素
クラス図は、オブジェクト指向プログラミングにおいて重要な構成要素を含んでいます。これらの要素が理解できると、システム設計や開発がスムーズになります。
関係性の種類
クラス図では、さまざまな関係性が示されます。以下の関係性があります。
- 継承: 親クラスから子クラスへ属性やメソッドを引き継ぐ。
- 集約: 一つのクラスが他のクラスを含む形で関係する。
- 合成: 集約よりも強い結びつきで、一方が消えると他方も消える。
- 依存関係: 一つのクラスが他のクラスに依存していることを示す。
これらの関係性によって、システム内で各クラス間の相互作用を明確にできます。
可視性の概念
可視性は、属性やメソッドへのアクセス制御を定義します。主な可視性には次があります。
- public（公開）: どこからでもアクセス可能。
- private（非公開）: 同じクラス内のみアクセス可能。
- protected（保護）: 同じパッケージまたはサブクラスからアクセス可能。
クラス図の利点
クラス図を使用することで、いくつかの重要な利点があります。まず、クラス間の関係性を明確に理解できるため、開発プロセスが円滑になります。これにより、設計段階での誤解を減少させられます。
次に、ビジュアル表現が情報を整理しやすくすることです。複雑なシステムも視覚的に把握できるため、新しいメンバーでも迅速に適応できます。
また、UML（統一モデリング言語）との互換性があるため、多様なプラットフォームで利用可能です。この柔軟性はプロジェクトの拡張にも役立ちます。
さらに、クラス図はドキュメント作成を簡素化します。具体的には、
- 要件定義
- 設計文書
- テストケース
などへのリンクが容易になります。このようにして、全体的な開発効率を向上させます。

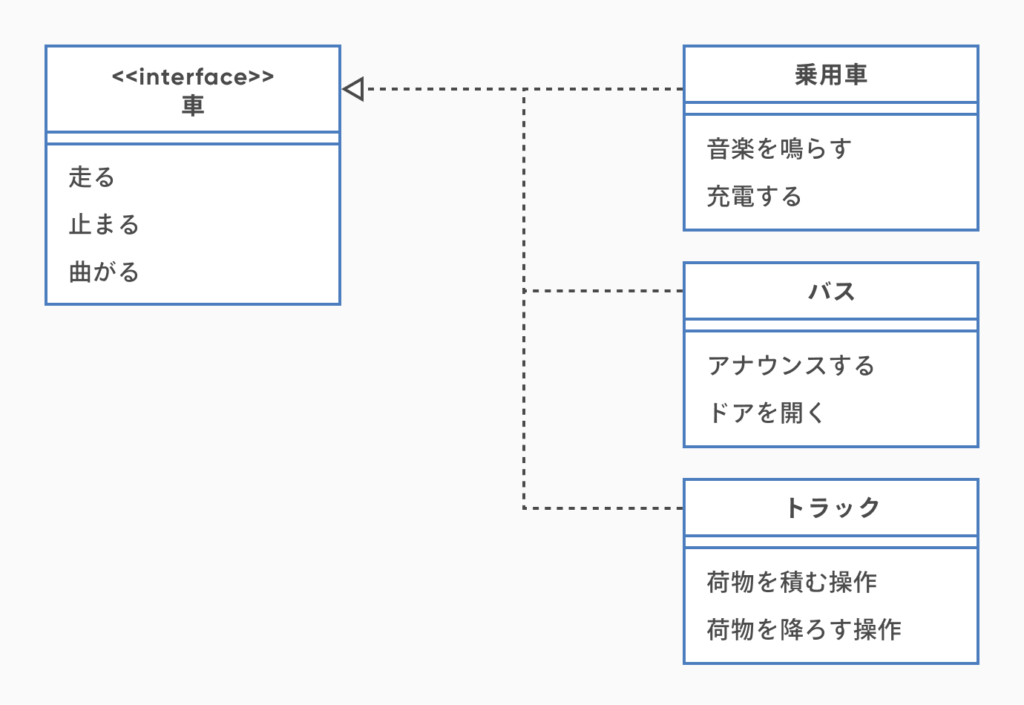

実際のクラス図の例
具体的なクラス図の例を見ていきましょう。以下に、シンプルなオンラインショッピングシステムのクラス図を示します。
クラス図の構成要素
- Customer（顧客）
属性: 名前、メールアドレス、電話番号
メソッド: 注文する()、レビューを書く()
- Product（製品）
属性: 製品名、価格、在庫数
メソッド: 在庫確認()、割引適用()
- Order（注文）
属性: 注文ID、日付、合計金額
メソッド: 注文履歴表示()
これらの要素は相互に関連しています。例えば、「Customer」と「Order」間には一対多の関係があり、一人の顧客が複数の注文を行うことができます。また、「Order」と「Product」間には多対多の関係があります。一つの注文に複数の商品が含まれることもあるからです。
クラス間関係
次に、それぞれのクラス間でどんな関係性があるかについて説明します。
- 継承：特定の商品タイプは一般的な「Product」クラスから派生します。
- 集約：1つの「Order」は複数の商品を含むため、「Product」を集約して持っています。
- 依存関係：「Customer」は「Order」に依存し、その情報なしでは成立しません。
